條形碼可以標記生產國、制造商、商品名稱、生產日期、圖書分類號、郵件起止地點、類別、日期等信息,因此在商品流通、圖書管理、郵電管理、銀行系統等領域得到了廣泛的應用。
一、條形碼是由具有不同寬度和反射率的條和空間組成的圖形標識符,并根據某些編碼規則(編碼系統)進行編譯,以表示一組數字或字母符號信息。也就是說,條形碼是一組具有不同厚度并按照一定規則間隔排列的平行線圖案。普通條形碼由黑色條(簡稱條)和白色條(簡稱空格)組成,反射率非常不同。
二、條形碼識別系統的組成
為了讀取條形碼所代表的信息,需要一個由條形碼掃描器、放大整形電路、解碼接口電路和計算機系統組成的條形碼識別系統。
三、條形碼識別原理
由于不同顏色的物體反射的可見光波長不同,白色物體可以反射各種波長的可見光,而黑色物體吸收各種波長的可見光,所以當條形碼掃描器光源發出的光通過光闌和凸透鏡1照射到黑白條形碼上時,反射光被凸透鏡2聚焦,然后照射到光電轉換器上, 然后光電轉換器接收白條和黑條對應的不同強度的反射光信號,并將反射光信號轉換成相應的電信號輸出到放大整形電路。

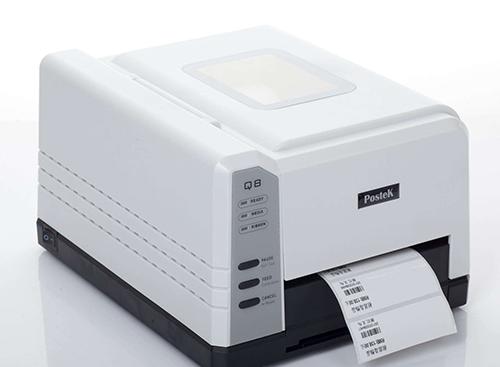

條碼打印機
白條和黑條的寬度不同,相應電信號的持續時間也不同。然而,由對應于條形碼的條和間隔的光電轉換器輸出的電信號通常只有大約10mV,并且不能被直接使用。因此,光電轉換器輸出的電信號必須送到放大器進行放大。放大的電信號仍然是模擬電信號。為了避免條形碼中的缺陷和污跡造成的錯誤信號,模擬信號經過放大電路需加一整形后被轉換成數字電信號,以便計算機系統能夠準確地解釋。
條碼打印機
整形電路的脈沖數字信號由解碼器轉換成數字和字符信息。它通過識別起始和結束字符來識別條形碼符號的編碼系統和掃描方向。條和間隔的數量通過測量脈沖數字電信號0和1的數量來確定,條和間隔的寬度通過測量信號0和1的持續時間來確定。因此,獲得了條和間隔的數量、相應的寬度和編碼系統。根據編碼系統對應的編碼規則,條碼符號可以用相應的數字和字符信息代替,通過接口電路發送到計算機系統進行數據處理和管理,從而完成條碼的識別和讀取。
