一、系統結構描述

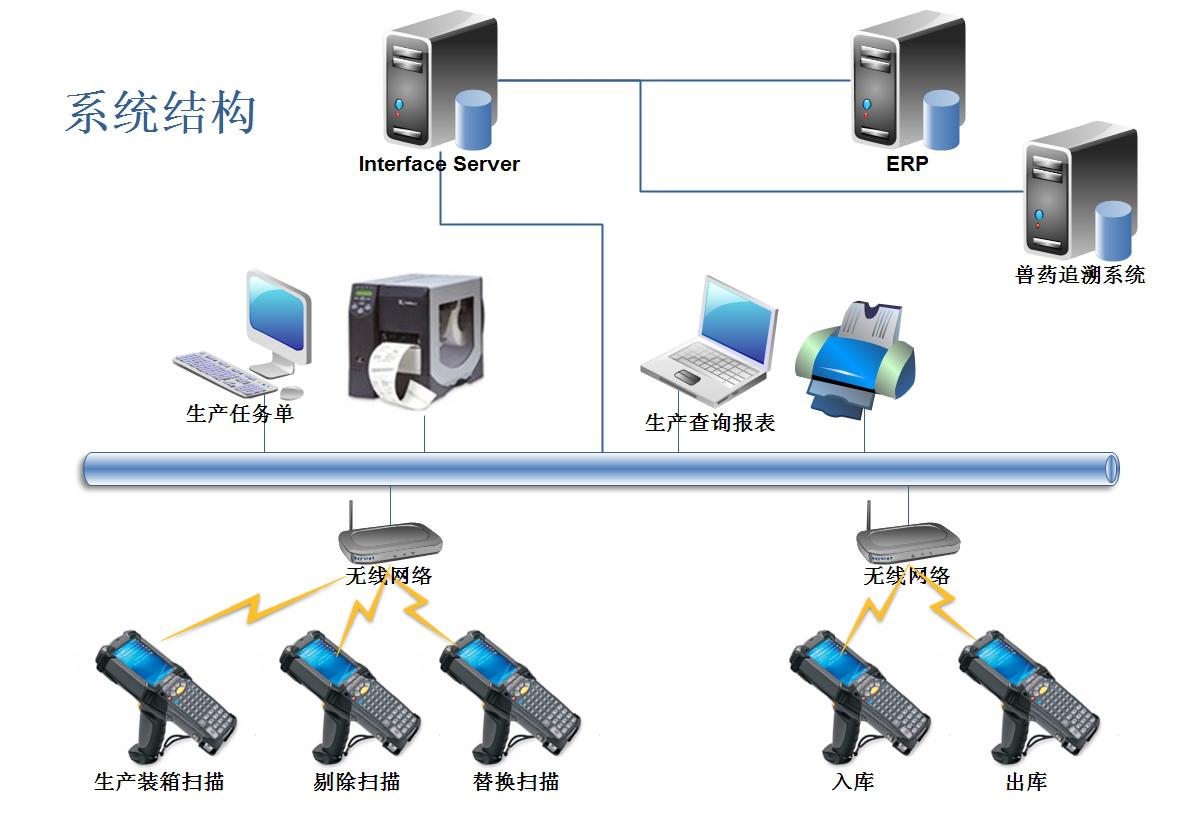

1、系統結成
BTS系統實現與ERP對接,實現生產入庫單、采購入庫單、銷售出庫單、其他出庫單對接,并生產過程、倉庫管理過程進行過程監控、條碼數據采集,實現可追溯化管理。同時與ERP、國家獸藥追溯系統接口,實現在一套系統上操作,完成兩套系統所要的數據。
1.1、軟件系統
軟件系統分為3部份:
1、 賦碼打印系統;
1、 ERP Interface;
2、 Mobile BTS;
二、系統設計

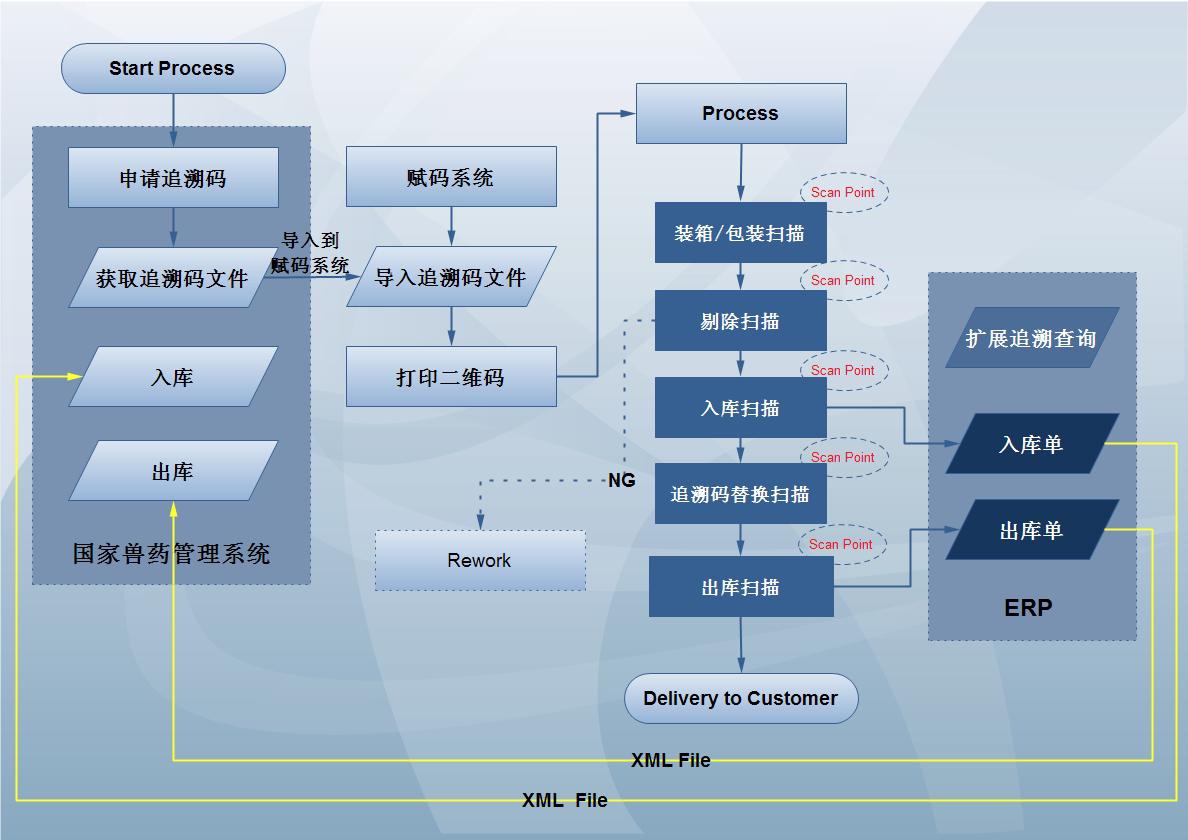

1、業務流程設計(Barcode System Operation Flow Design)
2、條碼設計(Barcode Label Design)
產品標簽要求:(Barcode Layout)
二維碼規格:15mm (W) * 15mm (H)
二維碼內容:包括追溯碼,品名,批次號,生產廠商,聯系方式信息等
二維碼規則:采用QR碼

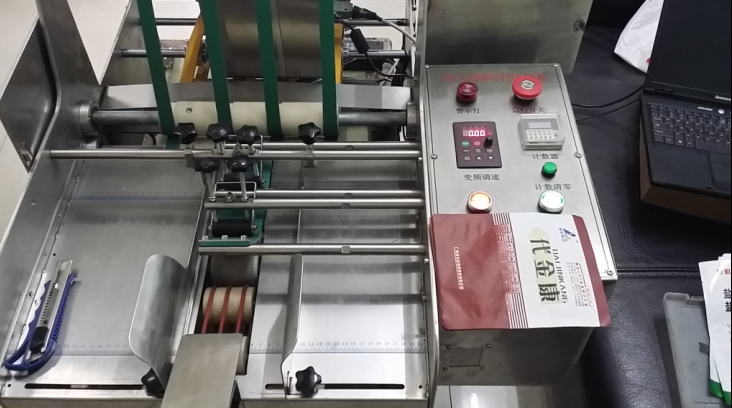

3、二維碼打印一體機設計
1一體機包括分頁機、打印機、控制器,計數器等:

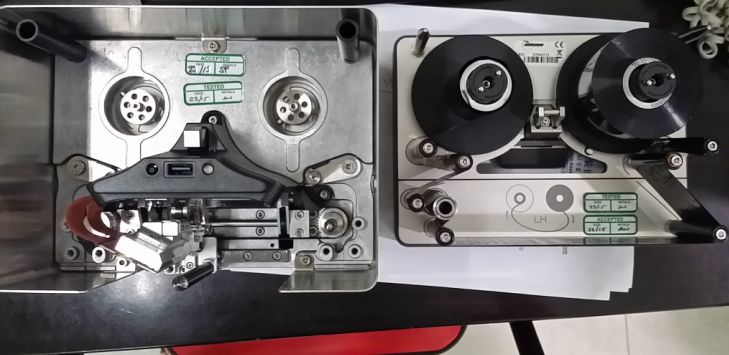

2、打印體:
4、二維碼打印效果

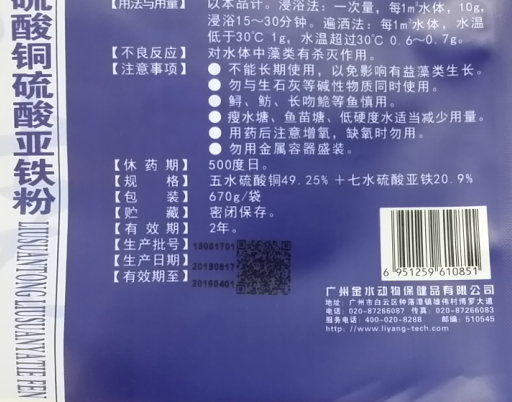

打印效果一:

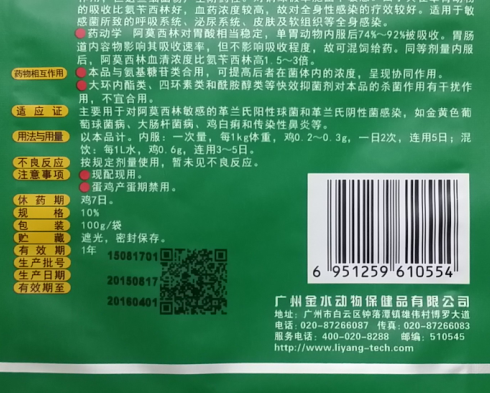

打印效果二:
三、系統業務功能
1、追溯碼打印(Print 2D Barcode)
流程:【申請追溯碼】à 【賦碼軟件獲取追溯碼】 à 【打印追溯碼】
1.1、 申請追溯碼:直接在國家獸藥追溯系統上申請,流程不變。

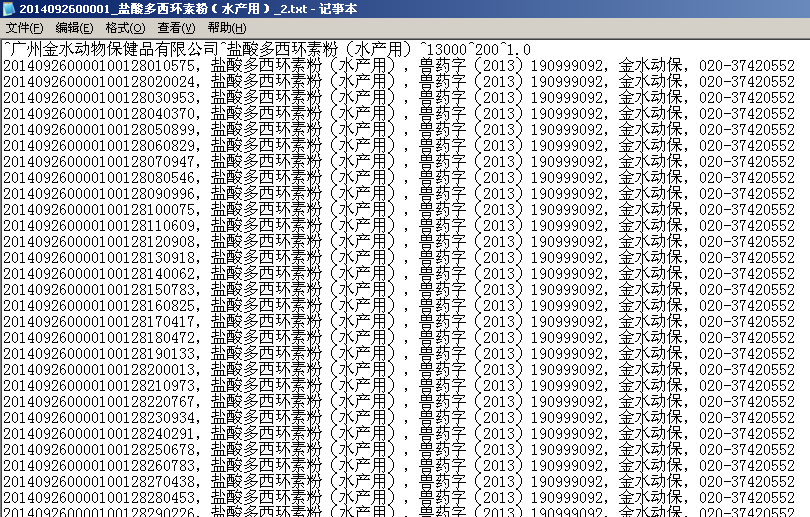

【賦碼軟件獲取數據】

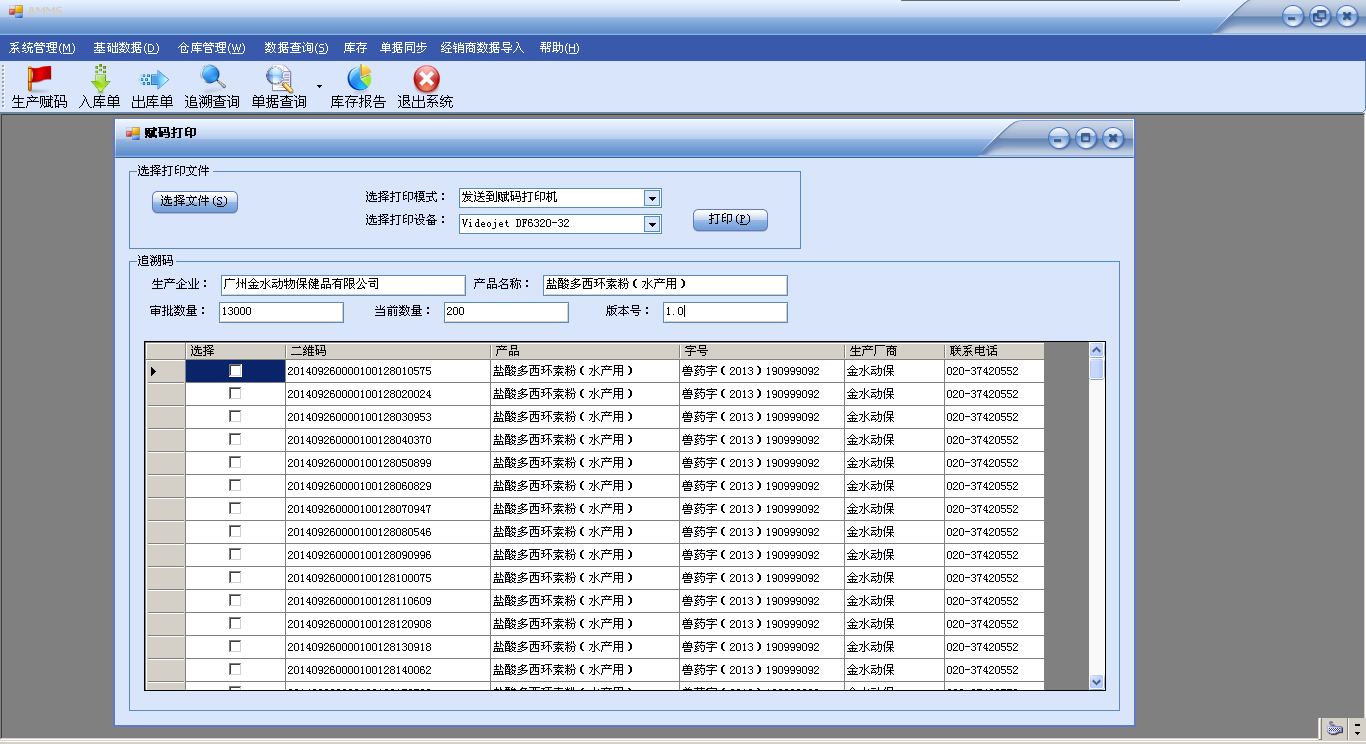

1.1、 打印條碼標簽(Printing barcode label)
包括三期碼、二維追溯碼
2、裝箱掃描(Packing)
流程:掃描條碼 à 核對生產企業及產品基本信息 à 掃描小包裝 à 掃描外包裝

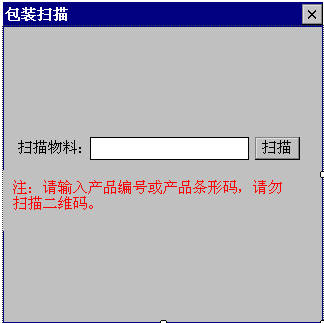

1.1、 掃描條碼

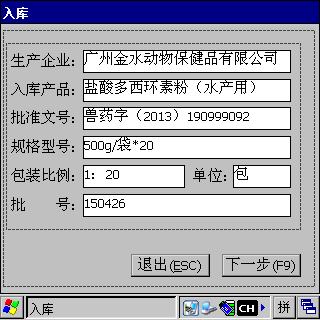

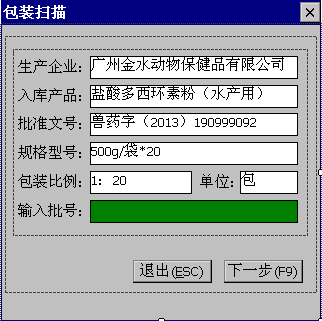

1.1、 核對生產企業及產品基本信息,輸入批號。
1.2、 包裝掃描
1.4、 保存數據,并更新到ERP 中間表
3、入庫掃描(Stock In)
入庫流程:ERP 創建入庫單 à 【打印入庫單】 à 手持終端下載入庫單 à 入庫掃描 à 更新ERP實際入庫數據 à 導出國家獸藥追溯系統需要的入庫文件,并導入。

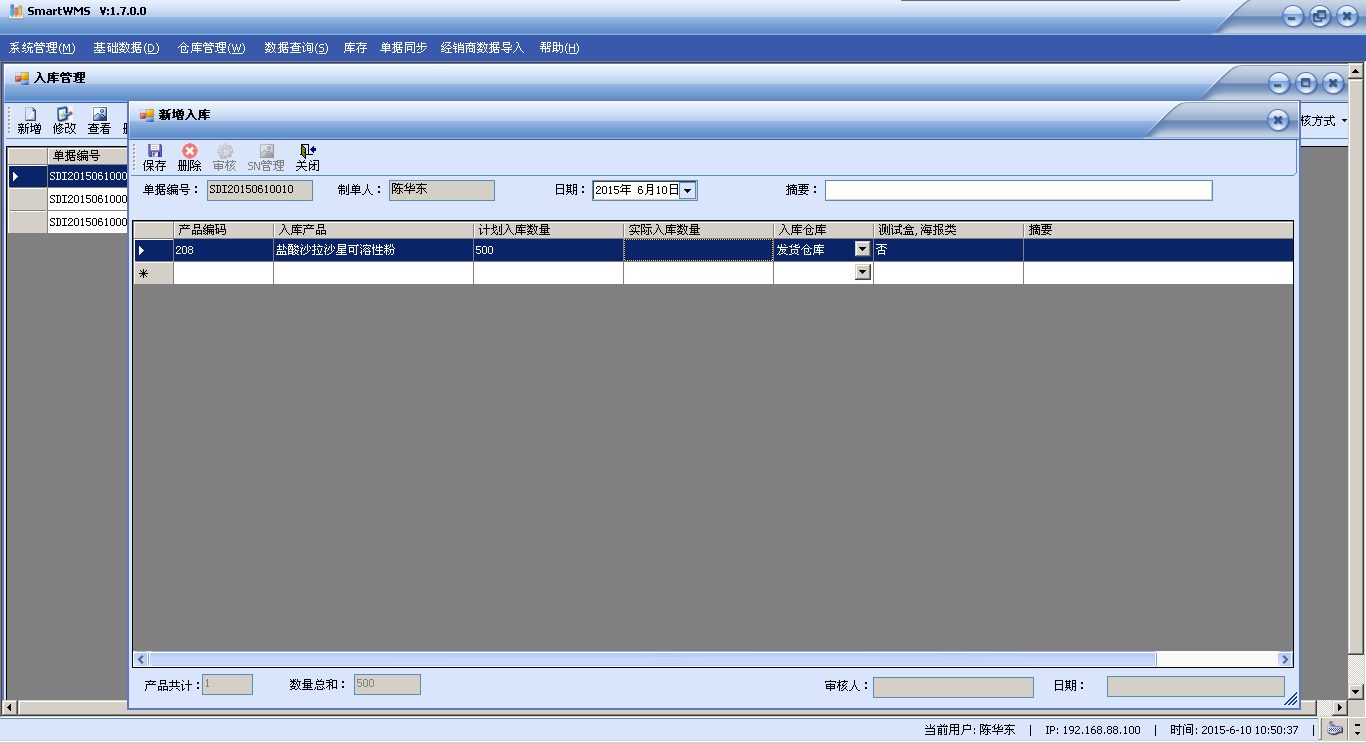

1.1、 ERP創建入庫單

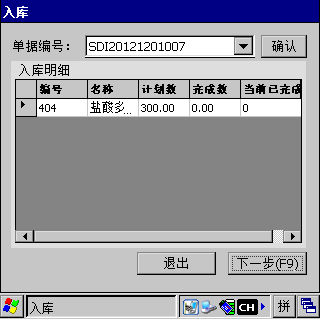

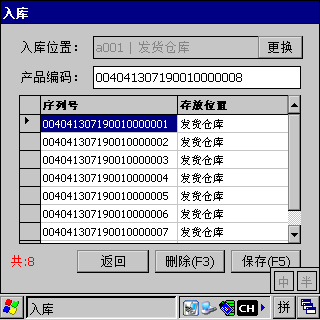

1.2、 手持終端下載入庫單(通過無線網線下載入庫單,可篩選,也可直接掃描單號)

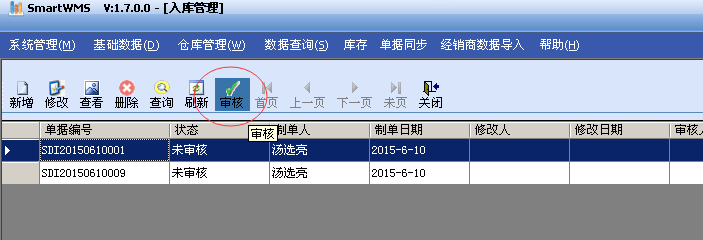

1.3、 完成入庫,ERP 審核,更新庫存數據。

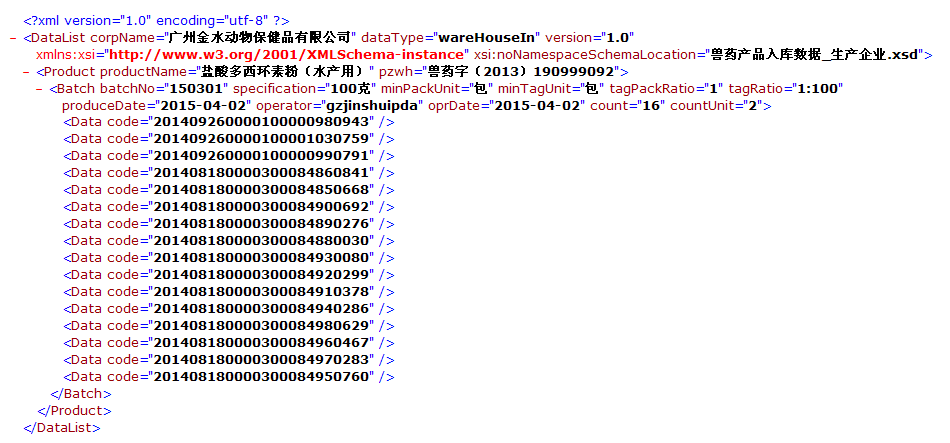

1.4、 導出XML入庫文件,并導入國家獸藥追溯系統。
文件格式將嚴格參照文件(國家獸藥產品追溯系統追溯碼及數據交換文件規范.doc)
4、出庫掃描
流程:ERP 創建出庫單 à 打印出庫單 à 手持終端下午出庫單 à 掃描出庫à 更新ERP庫存 à 導出國家獸藥追溯系統需要的出庫文件,并導入。

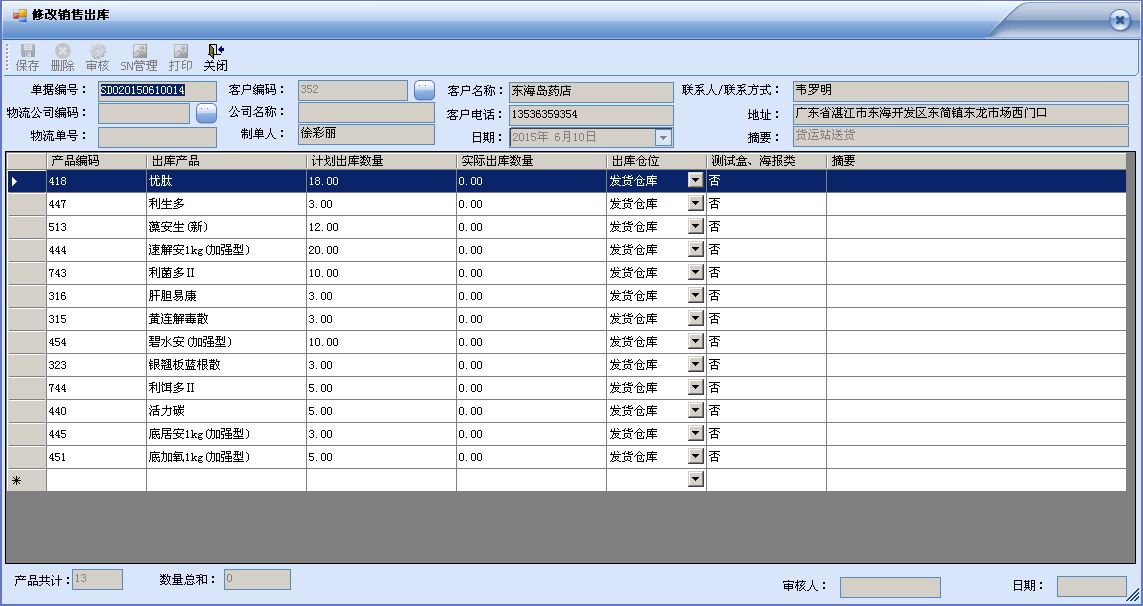

1.1、 ERP 創建出庫單

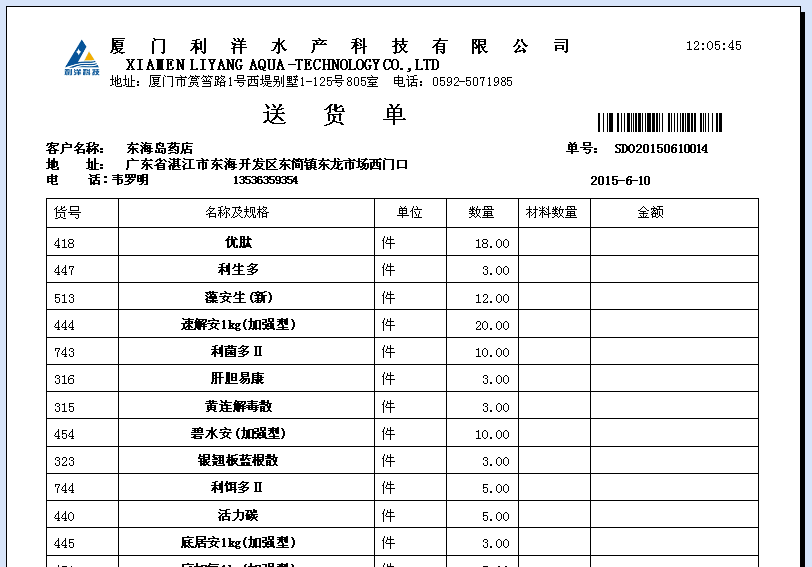

1.2、 打印出庫單(Printing a picking list report)

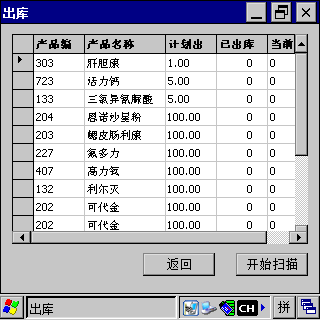

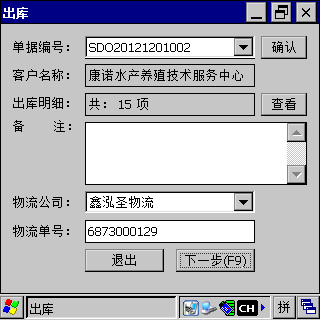

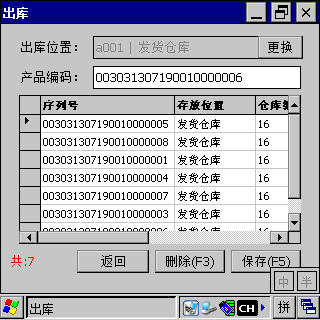

1.3、 手持終端使用無線網線下載出庫單,或者掃描出庫單號(Mobile terminal download picking list and scan barcode)

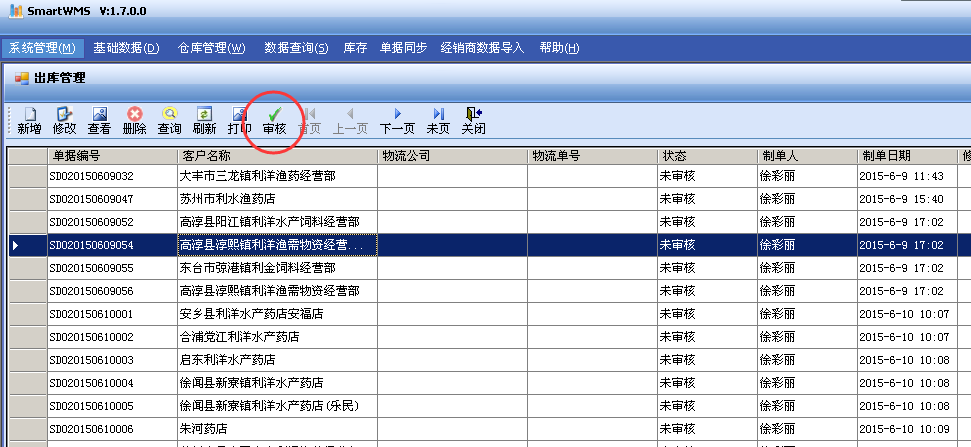

1.4、 ERP 審核,更新庫存

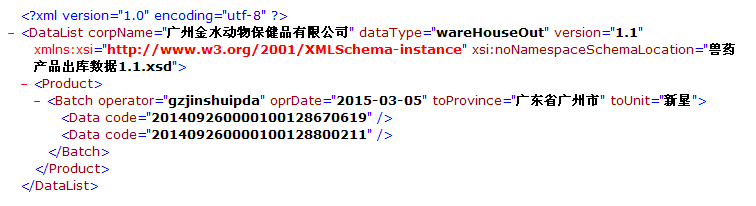

1.5、 導出XML 文件,并導入國家獸藥追溯系統。
文件格式將嚴格參照文件(國家獸藥產品追溯系統追溯碼及數據交換文件規范.doc)
5、條碼追溯查詢(Barcode traceability)
擴展條碼追溯查詢,除了在國家獸藥追溯系統上可查詢到,還可在內部ERP 上直接查詢,方便企業內部管理及應用擴展。
1.1、 追溯碼 à 查找出庫信息(Using barcode to find out delivery No.)
1.2、 追溯碼 à 查找入庫信息(Using barcode to find out Stock in No.)
四、系統效益
1、 提高生產作業效率
a) 使用自動賦碼設備,可快速將追溯碼印刷到產品包裝上。
b) 打印后可自動掃描采集,自動剔除。
c) 制作過程進行監控管理,實現可追溯性。
d) 減少大部分倉庫手工記錄工作,節約人工和紙張。
e) 減少管理工作人員往返產線、倉庫、辦公室的次數。
1、 ERP 與BTS同步
a) BTS系統通過接口程序與ERP無縫鏈接,實現各單據同步,無需多余的錄入工作。
b) 各業務流程與BTS共同制定數據標準,實現各系統之間協同工作,數據無縫連接。
c) 產品生產入庫、采購入庫、銷售出庫,其他出庫等流程嚴格管控,數據實時傳送、實時驗證。
2、 數據可追溯性
a) 采用一維碼標識,從生產、入庫、出庫、退庫、報廢、庫存等全生命周期的管理,實現各業務間的快速追溯。
b) 作業日志記錄明細,大量歷史數據供查詢,責任明確。
c) 快速定位,只需要掃描條碼,即可以快速查詢?nèi)霂臁⒁莆?、出庫等歷史記錄。
3、 提供實時數據信息
a) 可實時監控倉庫作業過程,減少現場管理難度。
b) 提高員工管理水平,隨時獲取所需的統計報表。
c) 更好的控制工作量。
d) 為將來的改進和管理提供更好的效率控制。
