RFID系統的基本原理

1、基本原理

從電子標簽到閱讀器之間的通信及能量感應方式來看,rfid射頻識別系統一般可以分成兩類,即電感耦合(InductiveCoupling)系統和電磁反向散射耦合(Backscatter Coupling)系統。電感耦合通過空間高頻交變磁場實現耦合,依據的是電磁感應定律;電磁反向散射耦合,即雷達原理模型,發射出去的電磁波碰到目標后反射,同時攜帶回目標信息,依據的是電磁波的空間傳播規律。

2、電感耦合型RFID系統

RFID的電感耦合方式對應于ISO/IEC 14443協議。電感耦合電子標簽由一個電子數據載體,通常由單個微芯片及用做天線的大面積的線圈等組成。

電感耦合方式的電子標簽幾乎都是無源工作的,在標簽中的微芯片工作所需的全部能量由閱讀器發送的感應電磁能提供。高頻的強電磁場由閱讀器的天線線圈產生,并穿越線圈橫截面和線圈的周圍空間,以使附近的電子標簽產生電磁感應。

3、電磁反向散射RFID系統

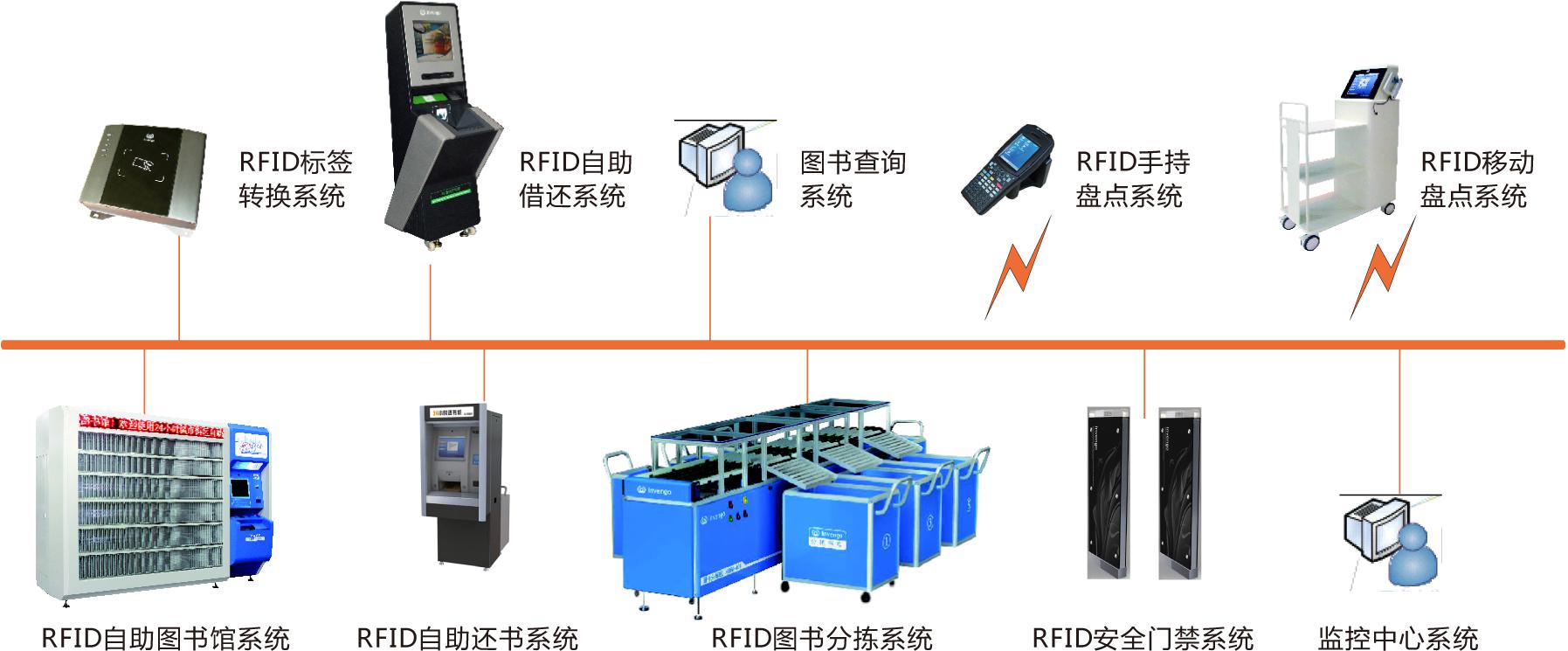

rfid射頻識別系統

(1)反向散射調制

雷達技術為RFID的反向散射耦合方式提供了理論和應用基礎。當電磁波遇到空間目標時,其能量的一部分被目標吸收,另一部分以不同的強度散射到各個方向。在散射的能量中,一小部分反射回發射天線,并被天線接收(因此發射天線也是接收天線),對接收信號進行放大和處理,即可獲得目標的有關信息。

當電磁波從天線向周圍空間發射時,會遇到不同的目標。到達目標的電磁波能量的一部分(自由空間衰減)被目標吸收,另一部分以不同的強度散射到各個方向上去。反射能量的一部分最終會返回發射天線,稱之為回波。在雷達技術中,可用這種反射波測量目標的距離和方位。

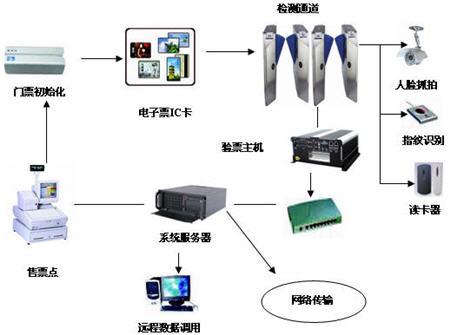

rfid射頻識別系統

對RFID系統來說,可以采用電磁反向散射耦合工作方式,利用電磁波反射完成從電子標簽到閱讀器的數據傳輸。這種工作方式主要應用在915MHz、2.45GNz或更高頻率的系統中。

(2)RFID反向散射耦合方式

一個目標反射電磁波的頻率由反射橫截面來確定。反射橫截面的大小與一系列的參數有關,如目標的大小、形狀和材料,電磁波的波長和極化方向等。由于目標的反射性能通常隨頻率的升高而增強,所以rfid射頻識別系統反向散射耦合方式采用特高頻和超高頻,應答器和讀寫器的距離大于1 m。讀寫器、應答器(電子標簽)和天線構成了一個收發通信系統。
